 产品名称PY600智能数字压力仪表
特征与用途欢迎您选用我公司生产的PY600智能数字压力仪表。 是高性能智能压力测量控制仪表。该表吸收了国内外同类仪表的优点，可与同类仪表直接互换配套使用，也可与3.3mv、2mv、4mv、1.5mv输出的传感器配套使用（供客户自选），它还特别适用于高温环境熔体压力的测量与控制。该表外形美观、功能齐全、操作简单、并具有极好的抗干扰性能，使系统工作可靠。 该表采用双层四位数码管分别显示实际压力值和设定压力值；具有压力上、下限报警，并由继电器触点输出；两路报警、可恒流（可恒压）输出；4-20mA或0-10V等线性输出模拟量，可直接到PLC或其他控制器工作。系统校准采用全自动面板调试；使系统校准只需简单一按即可完成。该表采用了光电隔离技术、看门狗电路、软件滤波技术三种抗干扰措施，保证了系统可靠工作。仪表采用开关电源供电，在电网120V低电压时也能正常工作。
技术参数
一、 主要技术指标
1.显示：双层四位LED数码管
2.内分辨率：32000
3.外分辨率：0.01MPa、0.02MPa、0.05MPa（面板切换，断电数据保护≥40年）
4.非线性：0.02%±1个字，0.05%±1
5.两路报警设置范围：0～99.99MPa
6.继电器额定值：250VAC 5A
7.工作方式；连续长期
8.工作环境：-10～55℃、≤99%RH
9.电源：220VAC（120V～250V）
10.外形尺寸：96×48×100mm 线性输出：4～20mA，0～5V、0～10V可供选择

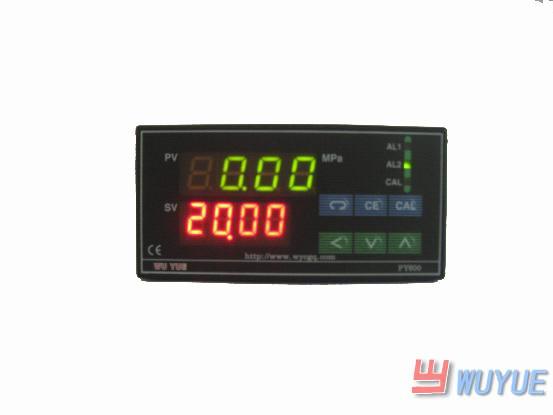

二、 仪表结构与外形尺寸
显示窗
PV显示窗：LED大数码管，显示实际压力测量值，在修改内部参数时，显示参数代号。
SV显示窗：LED小数码管，显示设定上限压力值（AL1），在修改内部参数时，显示被修改参数值。
键盘介绍
CE：清零键
CAL：校准键（全自动校准键）
→：转换键
∠：移位键
∨：减值键
∧：增值键
指示灯介绍
AL1—上限报警指示灯
AL2—下限报警指示灯
CAL—校准状态指示灯（全自动校准时，灯闪烁）
三、 仪表后机板接线图说明
将压力仪表后面板接线端子与传感器各引线分别对应连接：其余端子与相应设备引线连接。
四、 基本操作与作用方法
1.开机在检查接线无误后，仪表可进行通电自检。自检期间，PV上显示窗显示量程值，SV下显示窗显示线性工作状态和最小分辨率。SV窗的高两位SC表示工作在线性测量状态。SV窗的个位表示最小分辨率，仪表自检完后，自动回到工作状态。此时上显示PV显示实际工作压力，下显示SV显示上限报警设定值。
开机自检期间显示如上图表示：表示量程为50MPa，分度值为0.02MPa，系统工作在线性测量状态.。
2.SV设定值（上限AL1值）修改
仪表在工作状态时按一下转换键SV显示窗上末位数数字闪烁即进入该状态，通过按移位键、减值键、增值键即可修改SV上限报警设定值，修改后的SV设定值须再按转换键才有效，同时退出SV值修改状态回到工作状态，出厂时SV初值设定为量程的80%（进入内部参数修改状态也可改变AL1值）。
若无键操作超过一分钟，显示也将自动回到工作状态，但未经按转换键确认的新修改SV值无效。
3.清零
当新安装的传感器从室温升温到塑机工作温度，因温度的影响产生温漂，PV值不为零。此时按住“CE”键不放，另一手点按转换键清除当前零位（系统压力应为零方可按“CE”键）。若清错了零位，可按住清零键5秒钟不动可恢复最后一次校准时的实际零位，以清除零误操作。
4.系统配套压力校准
一般情况下仪表和传感器出厂时都按编号对应配好，并校准试压检验，用户可直接使用，若用户装配时没有按编号对应安装，则需重新校准一次，校准时传感器感压头应为零压力（即螺杆转速为零），具体校位方法如下：
仪表在工作状态（仪表量程设置与配套传感器量程应一致），按下校准键“CAL”，系统开始全自动自身校准，在按下校准键后，立即按住转换键“→”不动于校准结束。仪表校准时先显示2E与内码零位，后显示FV与内码校准值，最后显示一下量程80%压力值，即校准自动结束。
注意：自校前必须将软件锁打开（即内部参数LCK置O），否则按任何键都没有反应，该项操作设置是为了防止现场误操作，打开软件锁操作方法同内部参数修改相同
5、 内部参数修改及操作
按一下转换“→”键，SV窗上末位数数字闪烁，再按住转换键“→”5秒钟不动，即进入内部参数修改状态，PV窗显示“M”字符，SV窗显示量程，再每按一次转换键，内部参数依次调出一次，PV窗显示代号，SV窗显示参数值，用移位键、减值键、增值键根据用户需要即可修改参数，在按转换键调出下一个参数值同时寄存修改的新设定值，未按转换键确认的新设定值无效。按住转换键5秒钟或一分钟无键操作，系统自动从内部参数设定状态回到仪表工作状态。
内部参数表：
★ 推荐：0～10MPa，dv=0.01；20～50MPa，dv=0.02；50～100MPa，dv=0.05
五、 仪表出错及排除方法
★ 系统具有零点跟踪能力。一般情况可自动校零，如果温漂较大，超过自动跟踪范围，可按清零（‘CE’）键校正零位。如果误清零可按住清零键5秒钟，能恢复常温校准零位。
★ PV窗显示‘88.88’：或‘——、——’一般是传感器引线断线，或传感器引线与仪表接错，只要把线接通即可。
六、 安装尺寸及维修保养：
开口尺寸:90X45
1.仪表应放在干净无腐蚀环境。
2.与传感器配套使用时传感器感应头避免碰撞，储存时应拧紧护帽。
3.仪表应在额定电压下工作，否则可能造成不应有的故障。从传感器到仪表后面板接线端子最好是一根电缆线连接，中途少用其他导线转接，以减少干扰信号的侵入。
4.没有显示：检查是否有AC220V接入仪表。
5.显示数字跳字：一般是地线未与大地接触良好，只要把屏蔽线接好，接入大地。
6.如果因用用户接线错误造成故障，可与本公司联系更换部件，如电源板、主板、显示板。
7.如用户无法修理，可把产品直接寄回本公司，我公司实行一年包修，终身保修。
|
