 6ES7972-0BB41-0XA0西门子DP接头
武汉康厦西门子授权经销商董小027(59848845),027(87388321),189(71641345)大量西门子6ES5/6ES7-300,400系列可编程控制器，价格优惠,欢迎垂询!
www.6es7972-0bb41-0XA0.com
6ES7972-0BA41-0XA0
产品描述
SIMATIC DP， 总线连接器，用于PROFIBUS，高达12 MBIT/S，带斜出线电缆（W X H X D）：16 X 54 X 34 MM，端接电阻，带隔离

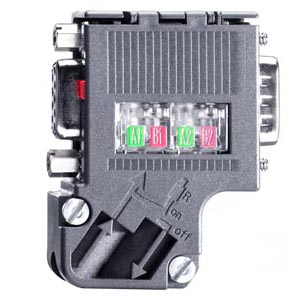

6ES7972-0BB41-0XA0
产品描述
SIMATIC DP， 总线连接器，用于PROFIBUS，高达12 MBIT/S，带斜出线电缆（W X H X D）：16 X 54 X 34 MM，端接电阻，带隔离
用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 易于安装 FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有) 通过专用总线连接器连接的编程器，无需额外安装网络节点。
总线连接器90度角 6ES7972-0BA12-0XA0
总线连接器90度角 带编程口 6ES7972-0BB12-0XA0
总线连接器35度角 6ES7972-0BA41-0XA0
总线连接器35度角 带编程口 6ES7972-0BB41-0XA0
总线快速连接器 6ES7972-0BA50-0XA0
总线快速连接器 带编程口6ES7972-0BB50-0XA0
总线连快速接器 6ES7972-0BA51-0XA0
总线快速连接器 带编程口6ES7972-0BB51-0XA0
以下各种不同版本的总线连接器可以按最佳的方式应用于被连接的设备：
具有轴向电缆出口(180°)的总线连接器，例如用于 PC 和 SIMATIC HMI OP ，用于传输率达到 12 Mbit/s 的具有集成的总线终端电阻器的设备
具有垂直电缆出口(90°)的总线连接器
这种连接器可以使用传输率高达 12 Mbit/s 的具有集成总线终端电阻器的垂直电缆出口(具有或者没有 PG 接口)。 传输速率达到 3.6 或者 12 Mbit/s 时， 就需要在具有附加 PG 接口的总线连接器和编程设备之间用 SIMATIC S5/S7 连接电缆。
具有 30°电缆出口(低成本版本)的总线连接器，不带传输速率 1.5 Mbit/s 的 ΠΓ 接口，不带集成的总线终端电阻器。
PROFIBUS FastConnect RS485 总线连接器 (90° 或 180° 电缆引出线), 最大传输速率可达 12 Mbit/s，采用隔离位移法(适用于刚性和柔性电线)可以很方便地进行安装。
总线连接器直接插入到 PROFIBUS 节点或者 PROFIBUS 网络组件的 PROFIBUS 接口(9 针式 Sub-D 型非插入式连接器)。
进线和出线 PROFIBUS LAN 电缆通过连接器中的四个端子连接。
使用从外部很容易接近的开关( 6ES7 972-0BA30-0XA0 除外)来连接集成在总线连接器中的线路终接器。 在这里，进线和出线总线电缆在连接器中是分开的(隔离功能)。
PROFIBUS 两端都必须如此。
|
